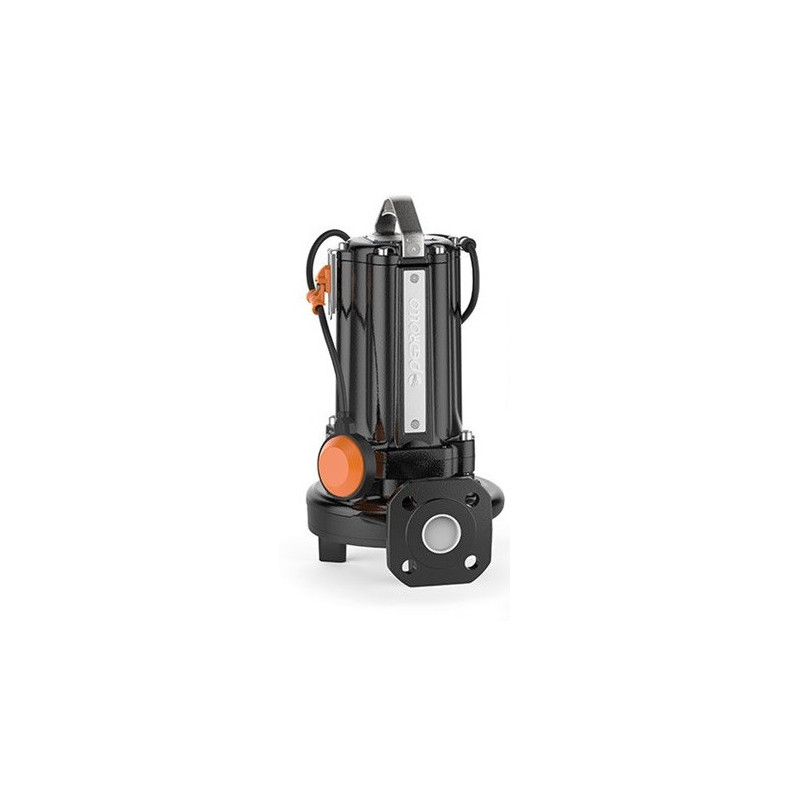

Fekalinis siurblys su smulkintuvu Pedrollo TRITUS TR 4

Pedrollo TRITUS TR4 - 4 kW galios trifazis 400 V panardinamasis nuotekų siurblys, keliantis iki 40 m, o esant 150 l/min srautui išlaikantis 33.3 m kėlimo aukštį. Nuotekos išstumiamos per DN40 PN10 flanšinę angą į mažo skersmens slėginį vamzdį. Šis modelis skirtas siurblinei, kurioje nuotekas reikia kelti aukštai arba stumti ilga slėgine trasa.

Kaip veikia smulkintuvas

Prieš sparnuotės įėjimą ant variklio veleno sukasi grūdinto AISI 440C nerūdijančiojo plieno peilis. Jis susmulkina išmatas, popierių, pluoštus ir skudurų skiautes. Atvira AISI 304 nerūdijančiojo plieno sparnuotė susmulkintas nuotekas išstumia slėgiu.

Tokia konstrukcija leidžia naudoti mažesnio skersmens slėginę liniją nei siurbliui su dideliu laisvu pratekėjimu. Svarbu suprasti, kad TR4 pirmiausia sukurtas dideliam kėlimo aukščiui. Faktinį srautą lemia ne vien siurblys, bet ir vamzdžio skersmuo, ilgis, vertikalus pakėlimas, alkūnės bei kita armatūra.

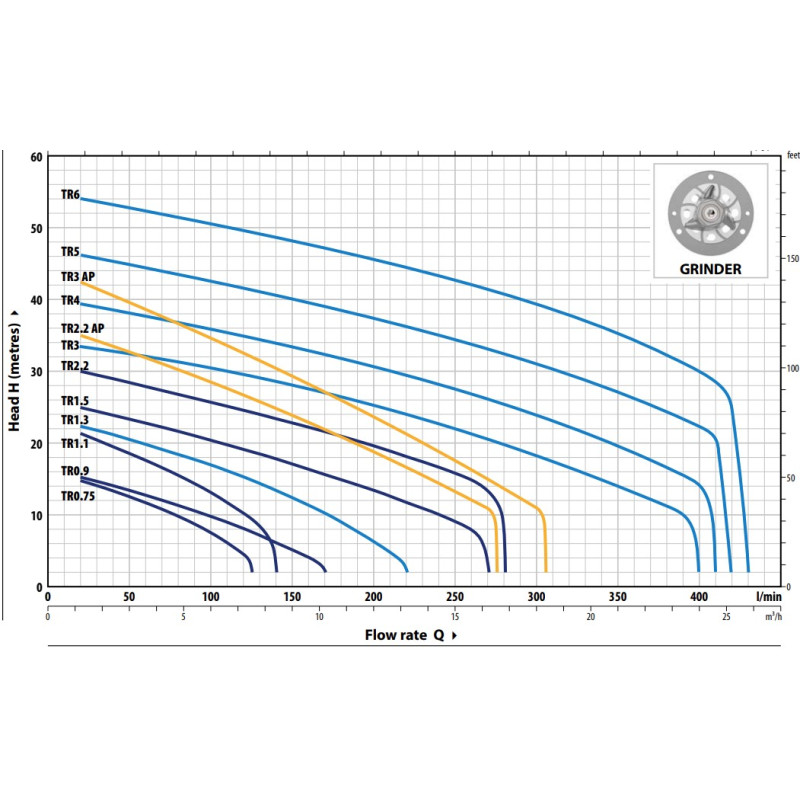

Pavadinime nurodytas 39.5 m kėlimo aukštis pasiekiamas esant 20 l/min srautui, o 40 m yra didžiausias kėlimo aukštis uždarius išvadą. Projektuojant sistemą reikia remtis realiu darbo tašku:

Didžiausias srautas siekia 410 l/min esant 2 m kėlimo aukščiui.

Smulkios kietos sferinės dalelės gali praeiti, jei jų skersmuo neviršija 7.4 mm. Smėlio, žvyro, metalo ir statybinių atliekų peilis nesmulkina. Tokios medžiagos gali užblokuoti arba sugadinti smulkintuvą. Pats smulkintuvas yra dylanti dalis, todėl jo būklę reikia reguliariai tikrinti.

Konstrukcija ir montavimas

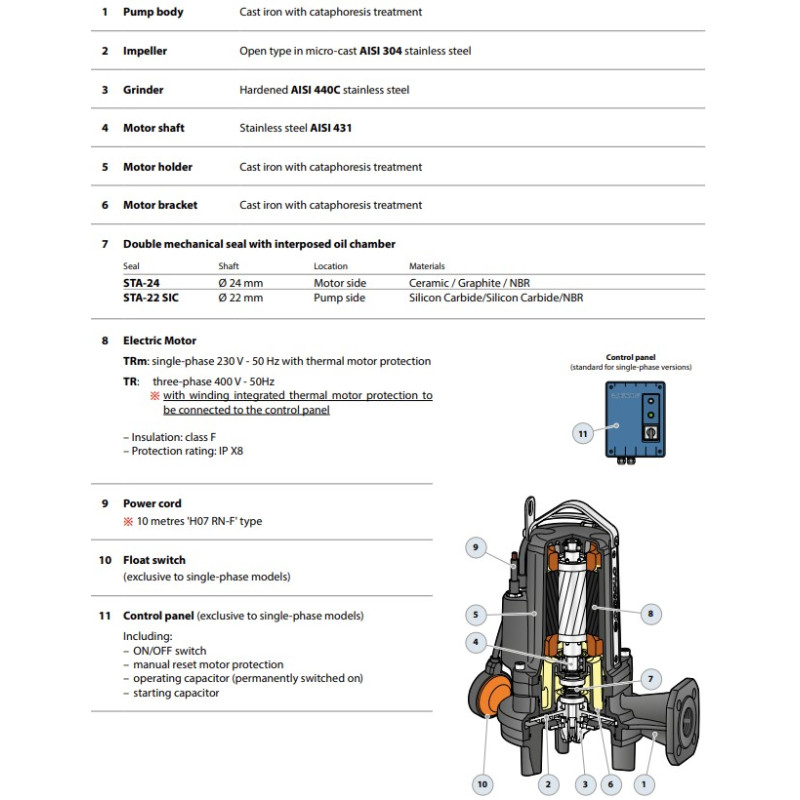

Siurblio korpusas bei variklio laikiklis pagaminti iš storo ketaus su kataforezine danga. Dviguba mechaninių sandariklių pora veikia alyvos kameroje, o variklio korpusas taip pat užpildytas alyva. Siurblys sveria 54 kg, jo aukštis - 480 mm. Jį galima montuoti vertikaliai arba guldyti taip, kad slėgio anga būtų nukreipta į viršų ar į šoną.

Slėginis vamzdis negali būti siauresnis už DN40 angą. Tačiau jo nereikėtų be reikalo platinti, nes per lėtai tekančiose nuotekose lengviau kaupiasi nuosėdos. Slėgio linijoje montuojamas atbulinis vožtuvas, paliekant tarpą tarp jo ir siurblio, taip pat uždarymo sklendė. Stacionariam montavimui galima naudoti atskirai įsigyjamą automatinio sujungimo komplektą su kreipiamosiomis.

Valdymas ir apsauga

TR4 yra trifazis siurblys, todėl plūdės ir valdymo pultas į komplektą neįeina. Reikia valdymo skydo su trijų polių jungikliu-skyrikliu, rankiniu būdu atstatoma perkrovos apsauga ir dviem lygio jungikliais. Trečią lygio jungiklį galima skirti aukšto lygio aliarmui. Perkrovos apsauga nustatoma pagal vardinę 7.5 A srovę, pridedant 15 %.

Variklio šiluminės apsaugos laidus būtina prijungti prie valdymo skydo. Jų neprijungus netenkama garantijos. Prieš galutinai nuleidžiant siurblį reikia patikrinti sukimosi kryptį. Jei kryptis neteisinga, slėgis gerokai sumažėja. Kryptis pakeičiama sukeičiant dvi fazes. Naudojant dažnio keitiklį negalima nustatyti mažesnio nei 85 % vardinio dažnio.

Eksploatavimo ribos

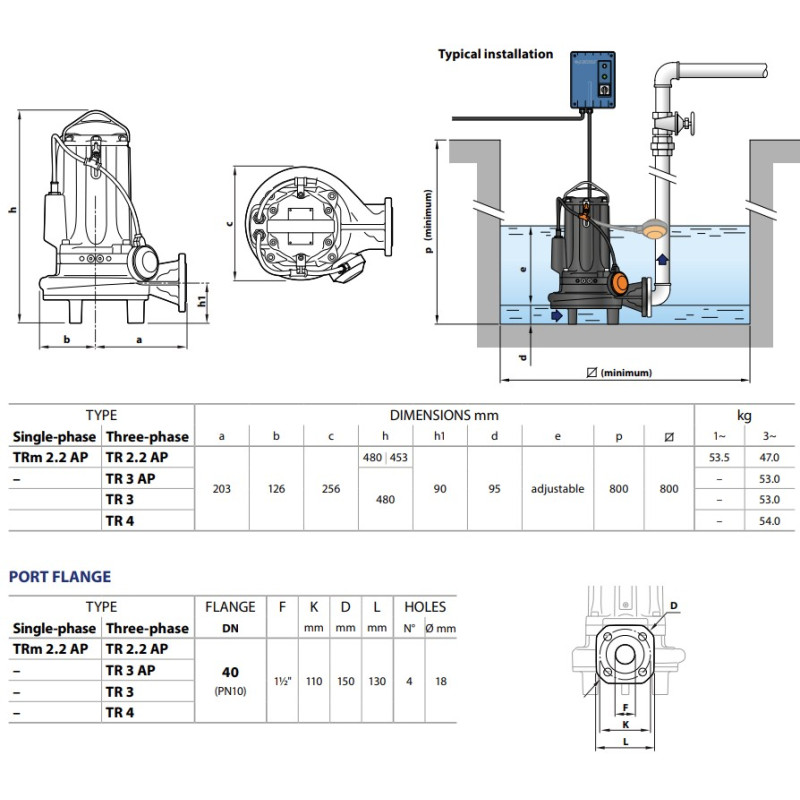

Nuolatiniu S1 režimu variklis turi būti apsemtas bent iki 350 mm lygio. Neapsemtas jis gali veikti ne ilgiau kaip 20 minučių. Siurblys išsiurbia skystį iki 95 mm nuo dugno, o šulinio matmenys turi būti bent 800 x 800 mm. Leidžiama iki 20 paleidimų per valandą ir panardinti iki 10 m gylio.

Siurbiamo skysčio temperatūra gali siekti iki +40 °C, o pH turi būti 5-9. Sausa eiga draudžiama. Siurblys netinka degiems, toksiškiems ar ėsdinantiems skysčiams, plovikliams su tirpikliais ir naftos produktams. Kas 3000 darbo valandų arba kartą per metus reikia patikrinti smulkintuvą, kabelį ir alyvą. Siurblys pagamintas Italijoje, garantija - 24 mėn.
