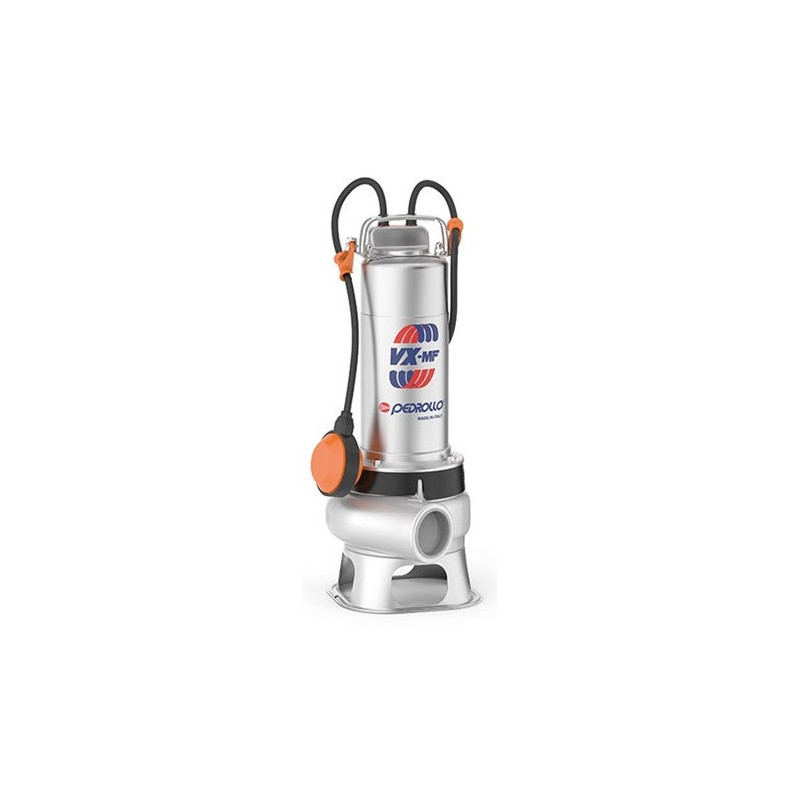

Pedrollo VX 20/35-MF - 1.5 kW, 400 V trifazis nuotekų siurblys, kurio našumas siekia 50-600 l/min, kėlimo aukštis - iki 15 m, o praleidžiamų kietųjų dalelių skersmuo - iki Ø40 mm. Jis skirtas ilgoms 1"1/2 linijoms, didesniam kėlimo aukščiui, dviejų namų siurblinei ar nedideliam objektui, kuriame įrengtas 400 V elektros skydas. AISI 316L konstrukcija pritaikyta nuotekoms su plovikliais, riebalais ar druska.
Kaip veikia Pedrollo VX 20/35-MF
VORTEX sūkurinė sparnuotė įleista giliai į korpusą. Skystis korpuse įsisuka, todėl drėgnos servetėlės, higienos priemonės, plaukai, skudurai ir kitos iki Ø40 mm dydžio dalelės gali praplaukti beveik neliesdamos sparnuotės menčių. Taip sumažėja strigimo rizika, tačiau naudingumas būna šiek tiek mažesnis nei siurblių su uždara sparnuote. Nuotekoms tai sąmoningas kompromisas.
Siurblys statomas vertikaliai ant lygaus šulinio dugno. Skystis patenka per apačią ir išteka pro šoninę 1"1/2 vidinio sriegio angą. Vamzdis arba žarna negali būti siauresni už šią angą.
Pedrollo VX 20/35-MF neturi plūdės, kištuko ir įmontuotos šiluminės apsaugos. Jį turi valdyti skydas su variklio apsaugos automatu, nustatytu vardinę srovę (+15 %), ir dviem lygio jungikliais. Trečią jungiklį galima skirti avariniam lygiui. Prieš galutinį montavimą būtina patikrinti sukimosi kryptį: varikliui sukantis priešinga kryptimi, srovė padidėja iki 140-150 % vardinės srovės, o srautas sumažėja maždaug perpus.
Variklį aušina siurbiamas skystis. Veikdamas nuolatiniu S1 režimu, siurblys turi būti apsemtas bent iki 360 mm aukščio. Neapsemtas siurblys gali veikti ne ilgiau kaip 10 min., o baigus siurbti lieka apie 55 mm skysčio.

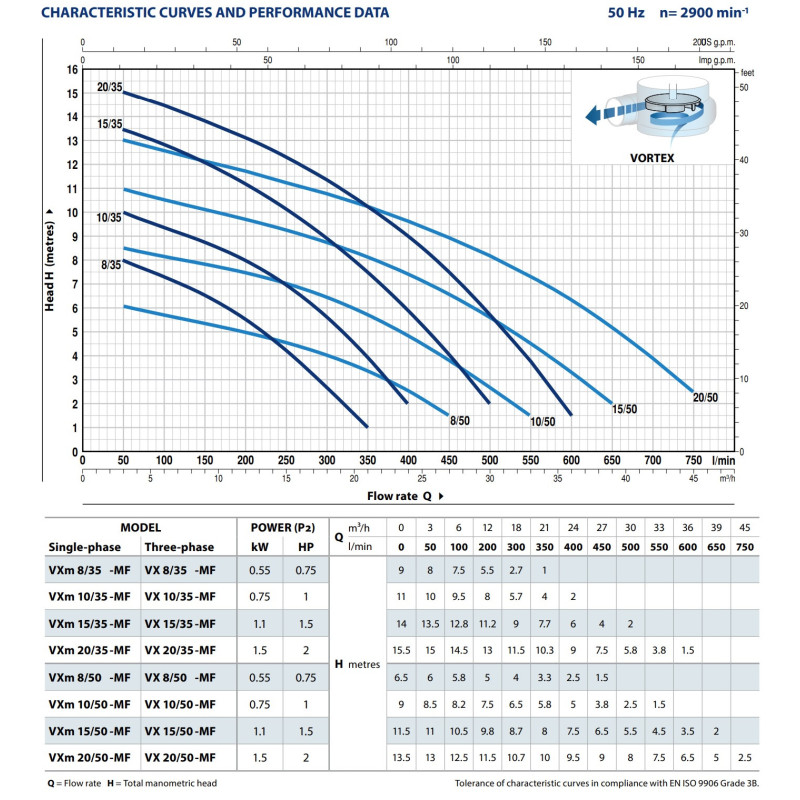

Apytiksliai darbo taškai, įvertinus trasos pasipriešinimą:
- Keliant 5 m per 20 m ilgio 1"1/2 vamzdį - apie 246 l/min.
- Keliant 3 m per 15 m ilgio 1"1/2 žarną - apie 308 l/min., todėl 3 m³ išsiurbiami maždaug per 10 min.
- Keliant 8 m per 30 m ilgio 1"1/2 vamzdį - apie 168 l/min.
Tikrasis srautas priklauso nuo alkūnių, vožtuvų, vamzdžio būklės ir skysčio savybių.
Mikroliejimo korpusas ir velenas pagaminti iš AISI 316L, o sparnuotė bei gaubtas - iš AISI 304. Dvigubas mechaninis sandariklis su alyvos kamera saugo variklio dalį. Ši konstrukcija pasirenkama dėl atsparumo ploviklių, druskos, riebalų ir abrazyvių priemaišų poveikiui, tačiau leistinos pH 5-9 ribos nesikeičia. Našumas toks pats kaip ketaus modelio - čia mokama už medžiagą ir ilgesnio naudojimo perspektyvą, o ne už didesnį kėlimo aukštį.

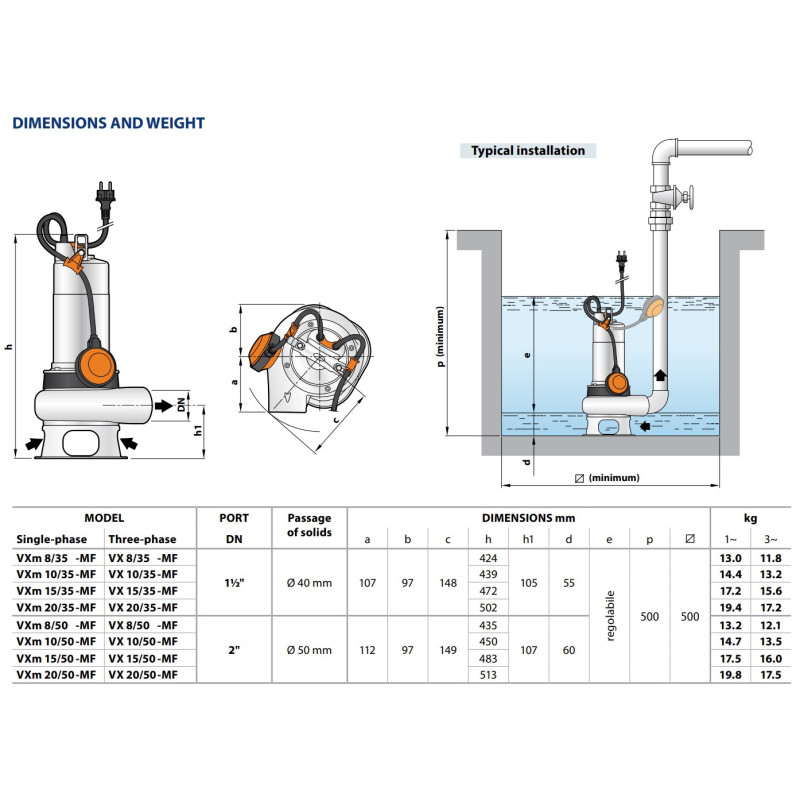

Siurblio matmenys - Ø107 x 502 mm, svoris - 17.2 kg, kabelio ilgis - 10 m. Siurblį reikia kelti už rankenos, o ne už kabelio. Galima atskirai įsigyti automatinio sujungimo komplektą su kojele ir kreipiamosiomis, kad siurblį būtų galima ištraukti grandine nelipant į šulinį.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo VX 20/35-MF |
|---|
| Siurblinė su 5 m kėlimu ir 20 m vamzdžiu | Taip - apie 246 l/min. |
| Septiko ar techninio šulinio išsiurbimas, 3 m kėlimas ir 15 m žarna | Taip - apie 3 m³ per 10 min. |
| 8 m kėlimas per 30 m vamzdį | Taip - apie 168 l/min. |
| Objekte jau yra 400 V skydas ir lygio automatika | Taip - būtent tokiam valdymui skirta ši versija |
| Šulinys siauresnis nei 500 x 500 mm | Ne - montavimui ir aušinimui reikia daugiau vietos |
| Reikia išsiurbti skystį iki pat dugno | Ne - liekamasis lygis yra apie 55 mm |
| Karjeras, statybų iškasa ar statybinis dumblas su daug smėlio | Ne - abrazyvai dilina sandariklį; nedidelis smėlio kiekis, kaip kiemo ar aikštelės drenaže, tinka - tik tikrinti reikia dažniau |
Į ką atkreipti dėmesį
Skysčio temperatūra gali siekti iki +40 °C, pH turi būti 5-9, o panardinimo gylis - iki 5 m. Leidžiama iki 20 paleidimų per valandą. Sausa eiga draudžiama.
Šulinys turi būti bent 500 x 500 mm dydžio, su lygiu pagrindu. Linijoje turi būti sumontuotas atbulinis vožtuvas ir uždarymo sklendė. Rekomenduojamas bent 1 m/s skysčio tekėjimo greitis vamzdyje, kad jame nesėstų nuosėdos.
Siurblys netinka degiems, sprogiems, toksiškiems ar stipriai ėsdinantiems skysčiams, taip pat maistiniam vandeniui ir baseino cirkuliacijai. Baseine ar tvenkinyje esant žmonėms, siurblio jungti negalima. Tokiose vietose maitinimo grandinę būtina apsaugoti 30 mA nuotėkio srovės rele.
Alyvos kamerą reikia tikrinti kas 2000 darbo valandų arba kas 2 metus. Gresiant šalčiui, siurblį reikia išimti arba visiškai ištuštinti. Pedrollo VX 20/35-MF pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
