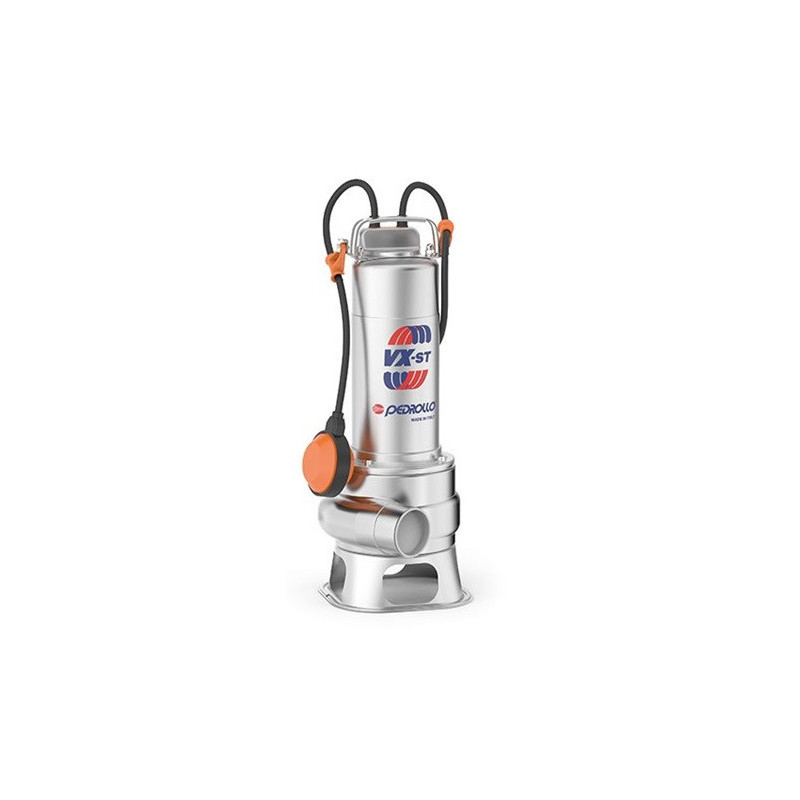

Pedrollo VX 20/35-ST - 1.5 kW panardinamasis nuotekų siurblys, tiekiantis 50-525 l/min srautą, keliantis iki 16.5 m ir praleidžiantis iki Ø40 mm kietąsias daleles. Šis trifazis 400 V modelis skirtas ilgesnei 1"1/2 linijai, didesniam kėlimo aukščiui ir stacionariai siurblinei su valdymo skydu, pavyzdžiui, ūkyje, dirbtuvėse ar nedideliame objekte.
Kaip veikia Pedrollo VX 20/35-ST
VORTEX sūkurinė sparnuotė įleista giliau į korpusą. Ji įsuka skystį, todėl drėgnos servetėlės, higienos priemonės, plaukai, skudurai ir kitos dalelės iki Ø40 mm gali praplaukti beveik neliesdamos menčių. Taip sumažėja užstrigimo rizika, tačiau naudingumas būna šiek tiek mažesnis nei siurblio su uždara sparnuote. Nuotekoms tai sąmoningas kompromisas.
Siurblys statomas vertikaliai ant lygaus šulinio dugno. Skystis patenka per apačią ir išteka pro šone esančią 1"1/2 vidinio sriegio angą. Vamzdis arba žarna negali būti siauresni už šią angą.
Tai trifazė 400 V versija be plūdės, kištuko ir įmontuotos šiluminės apsaugos. Siurblį turi valdyti skydas su variklio apsaugos automatu, nustatytu 15 % didesnei nei vardinė srovė, ir dviem lygio jungikliais. Vienas paleidžia, kitas sustabdo siurblį, o papildomą jungiklį galima naudoti avariniam lygiui stebėti. Prieš galutinį montavimą būtina patikrinti sukimosi kryptį: neteisingai prijungtas variklis gali naudoti 140-150 % vardinės srovės ir tiekti maždaug perpus mažesnį srautą.
Variklį aušina siurbiamas skystis. Veikdamas nuolatiniu S1 režimu, siurblys turi būti apsemtas bent iki 360 mm lygio. Baigus siurbti lieka apie 55 mm skysčio. Sausa eiga draudžiama.

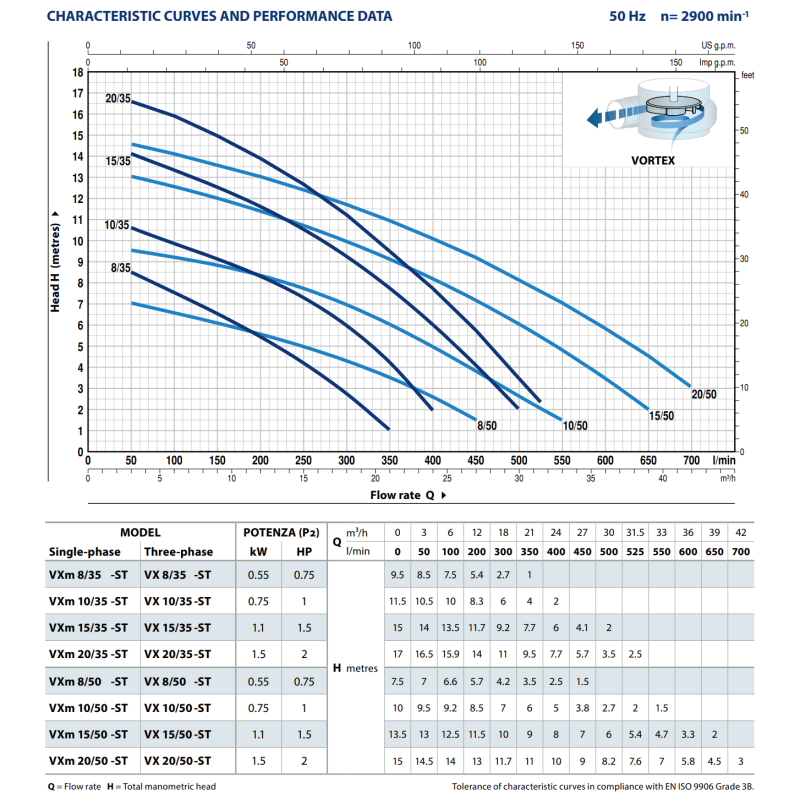

Faktinis srautas priklauso nuo trasos:
- Keliant 5 m per 20 m ilgio 1"1/2 vamzdį - apie 249 l/min.
- Keliant 3 m per 15 m ilgio 1"1/2 žarną - apie 300 l/min, todėl 3 m³ išsiurbiami maždaug per 10 min.
- Keliant 8 m per 30 m ilgio 1"1/2 vamzdį - apie 182 l/min.

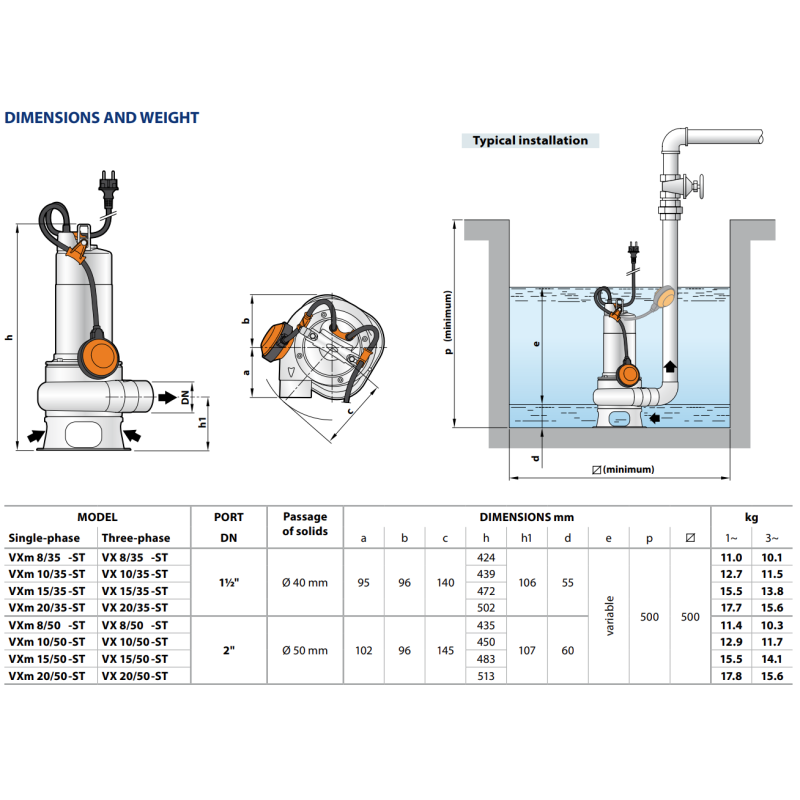

Korpusas, sparnuotė ir gaubtas pagaminti iš AISI 304 nerūdijančiojo plieno, velenas - iš AISI 431. Dviguba mechaninių sandariklių pora su alyvos kamera saugo variklio dalį, o korpuso oro išleidimo anga padeda siurbliui užsipildyti nesusidarant oro kamščiui. Siurblio matmenys yra Ø95 x 502 mm, svoris - 15.5 kg, kabelio ilgis - 10 m.
Stacionarioje siurblinėje galima naudoti atskirai įsigyjamą automatinio sujungimo komplektą su kojele ir kreipiančiosiomis. Siurblys nuleidžiamas kreipiančiosiomis, savo svoriu prispaudžiamas prie jungties, o techninei priežiūrai iškeliamas grandine, nelipant į šulinį. Siurblį reikia kelti už rankenos, o ne už kabelio.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo VX 20/35-ST |
|---|
| Stacionari siurblinė su 400 V skydu | Taip - modelis pritaikytas išoriniam valdymui |
| 5 m kėlimas ir 20 m ilgio 1"1/2 vamzdis | Taip - apie 249 l/min |
| 8 m kėlimas ir 30 m ilgio 1"1/2 vamzdis | Taip - apie 182 l/min |
| Reikia išsiurbti 3 m³, keliant 3 m per 15 m ilgio žarną | Taip - apie 10 min. |
| Šulinys mažesnis nei 500 x 500 mm | Ne - montavimui ir aušinimui reikia daugiau vietos |
| Karjeras, statybų iškasa ar statybinis dumblas su daug smėlio | Ne - abrazyvai dilina sandariklį; nedidelis smėlio kiekis, kaip kiemo ar aikštelės drenaže, tinka - tik tikrinti reikia dažniau |
| Reikia nusiurbti iki pat dugno | Ne - liekamasis lygis yra apie 55 mm |
Į ką atkreipti dėmesį
Skysčio temperatūra gali siekti iki +40 °C, leistinas pH diapazonas - 5-9, o panardinimo gylis - iki 5 m. Galima iki 20 paleidimų per valandą. Šulinys turi būti bent 500 x 500 mm dydžio, o linijoje reikalingi atbulinis vožtuvas ir uždarymo sklendė. Kad vamzdyje nesikauptų nuosėdos, vandens tekėjimo greitis turėtų siekti bent 1 m/s.
Siurblys netinka degiems, sprogiems, toksiškiems ar ėsdinantiems skysčiams ir nuolatiniam darbui su abrazyvais. Baseine ar tvenkinyje, kai vandenyje yra žmonių, jo jungti negalima. Tokiose vietose maitinimo grandinėje būtina 30 mA srovės nuotėkio relė.
Alyvos kamerą reikia patikrinti kas 2000 darbo valandų arba kas 2 metus. Gresiant šalčiui, siurblį reikia išimti arba sistemą ištuštinti. Pedrollo VX 20/35-ST pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
