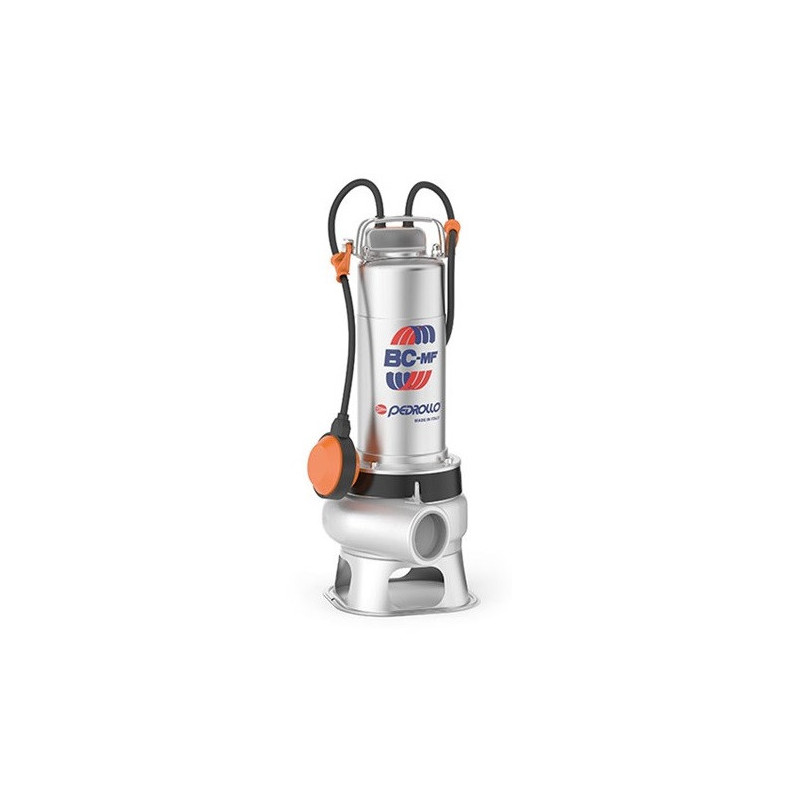

Pedrollo BC 20/50-MF - 1.5 kW trifazis 400 V panardinamasis nuotekų siurblys, pasiekiantis iki 850 l/min srautą ir 16 m kėlimo aukštį bei praleidžiantis iki Ø50 mm daleles. Jis skirtas ilgesnėms 2" trasoms, siurblinėms, ūkiams, plovykloms, skalbykloms ir gamybiniams objektams, kuriuose nuotekose pasitaiko ploviklių, riebalų ar druskų.
Kaip veikia Pedrollo BC 20/50-MF
Dvikanalėje AISI 304 sparnuotėje skystis teka dviem plačiais kanalais. Taip siurblys praleidžia Ø50 mm kietąsias daleles su trumpais pluoštais ir išlaiko didesnį slėgį bei srautą nei sūkurinės konstrukcijos siurbliai. Tai naudinga, kai vamzdynas ilgas arba nuotekas reikia pakelti aukščiau. Tačiau skudurai, virvės ir didelis servetėlių kiekis gali apsivynioti aplink sparnuotę - tokioms nuotekoms geriau rinktis sūkurinę konstrukciją.
Siurblys statomas vertikaliai ant lygaus šulinio dugno. Skystis patenka per apačią ir išteka per šone esančią 2" išleidimo angą su vidiniu sriegiu. Vamzdis arba žarna negali būti siauresni už šią angą.
Tai trifazė 400 V versija be plūdės ir įmontuotos šiluminės apsaugos. Siurblį valdo ir apsaugo valdymo skydas su variklio apsaugos automatu, nustatytu 15 % virš vardinės srovės, bei dviem lygio jungikliais. Trečią jungiklį galima naudoti avariniam lygiui stebėti. Prieš galutinį montavimą būtina patikrinti sukimosi kryptį: pakėlus siurblį už rankenos ir trumpam jį įjungus, reakcija turi būti pagal laikrodžio rodyklę, žiūrint iš viršaus. Sukdamasis priešinga kryptimi siurblys sukuria gerokai mažesnį srautą ir slėgį.
Variklį aušina siurbiamas skystis, todėl, veikiant nuolatiniu S1 režimu, jis turi būti apsemtas bent iki 360 mm lygio. Nusiurbus lieka apie 60 mm skysčio.

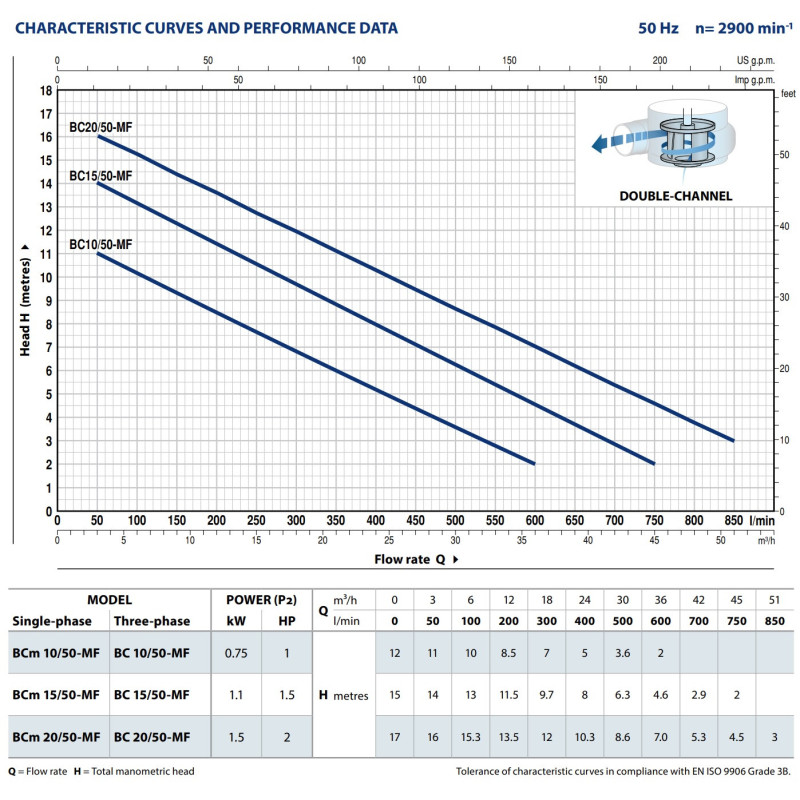

Realus našumas priklauso nuo vamzdžio ilgio, skersmens ir kėlimo aukščio:
- Esant 5 m kėlimo aukščiui ir 20 m ilgio 2" vamzdžiui - apie 382 l/min. 150 l darbinis tūris išsiurbiamas maždaug per 24 s.
- Esant 3 m kėlimo aukščiui ir 15 m ilgio 2" žarnai - apie 469 l/min. 3 m³ talpa ištuštinama maždaug per 6 min.
- Esant 8 m kėlimo aukščiui ir 30 m ilgio 2" vamzdžiui - apie 271 l/min.
Mikroliejimo būdu pagamintas AISI 316L korpusas ir AISI 316L velenas skirti objektams, kuriuose svarbus atsparumas plovikliams, druskoms, riebalams ir mechaniniam poveikiui. Dviguba mechaninė sandarinimo pora veikia su alyvos kamera. Našumas toks pats kaip ketaus konstrukcijos - šiuo atveju pasirenkama atsparesnė medžiaga ir ilgesnio naudojimo perspektyva, o ne papildomi kėlimo metrai.

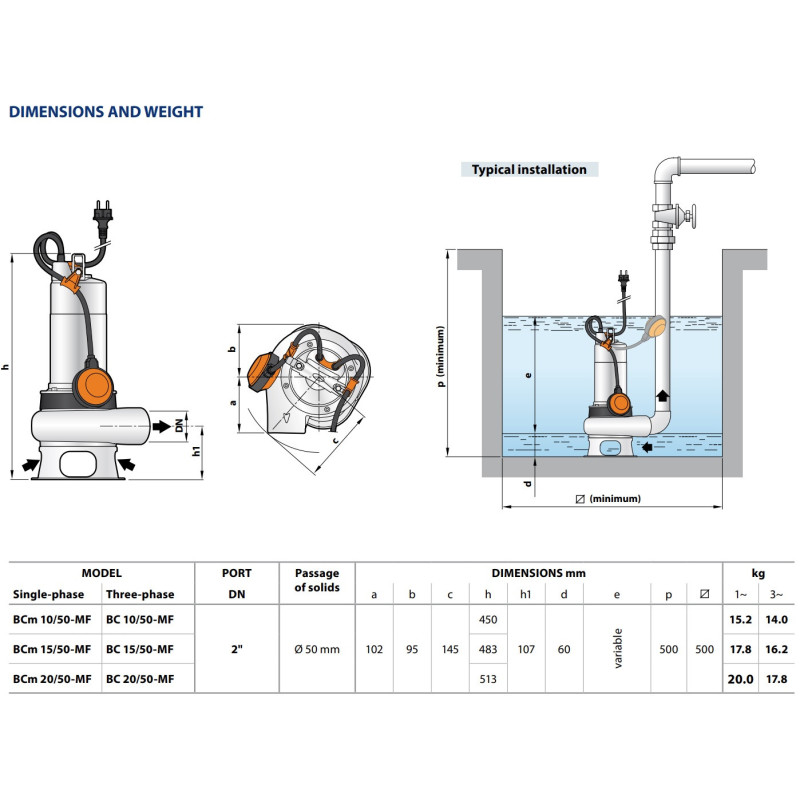

Siurblio matmenys - Ø102 x 513 mm, svoris - 17.8 kg, kabelio ilgis - 10 m. Už kabelio siurblio kelti negalima - tam skirta rankena. Atskirai galima įsigyti automatinio sujungimo komplektą su kojele ir kreipiančiosiomis, kad siurblį būtų galima ištraukti grandine nelipant į šulinį.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo BC 20/50-MF |
|---|
| Ilga 2" trasa arba kelių pastatų siurblinė | Taip - siurblys kelia iki 16 m |
| 5 m kėlimo aukštis ir 20 m vamzdis | Taip - apie 382 l/min |
| 8 m kėlimo aukštis ir 30 m vamzdis | Taip - apie 271 l/min |
| Talpos išsiurbimas per 15 m žarną, keliant į 3 m aukštį | Taip - 3 m³ maždaug per 6 min |
| Šulinys mažesnis nei 500 x 500 mm | Ne - nepakanka vietos tinkamai sumontuoti ir aušinti |
| Daug smėlio, žvyro ar statybinio dumblo | Ne - abrazyvai spartina sandariklių dėvėjimąsi |
| Nuotekose daug skudurų ar virvių | Ne - ilgi pluoštai gali apsivynioti |
| Reikia nusiurbti iki sauso dugno | Ne - lieka apie 60 mm |
Į ką atkreipti dėmesį
Skysčio temperatūra gali siekti iki +40 °C, pH ribos - 5-9, panardinimo gylis - iki 5 m. Leidžiama iki 20 paleidimų per valandą, o sausa eiga draudžiama. Šulinys turi būti bent 500 x 500 mm. Už siurblio montuojamas atbulinis vožtuvas ir uždarymo sklendė. Kad vamzdyje nesikauptų nuosėdos, vandens tekėjimo greitis turėtų būti bent 1 m/s.
Baseine ar tvenkinyje esant žmonėms siurblio jungti negalima. Tokiose vietose maitinimo grandinėje būtina 30 mA nuotėkio relė. Alyvos kamerą reikia tikrinti kas 2000 darbo valandų arba kas 2 metus. Artėjant šalčiams siurblį reikia išimti arba visiškai ištuštinti.
Pedrollo BC 20/50-MF pagamintas Italijoje, jam suteikiama 24 mėnesių garantija.
