Kospel WW-140 su 2 kW GRW tenu - horizontalus netiesioginio šildymo boileris, kurio faktinė talpa yra 138 l, o gyvatuko galia - 12 kW. Jis tinka 5-6 žmonių šeimai ir vienam vonios kambariui su vonia. Bakas kabinamas ant sienos, todėl neužima grindų ploto. Komplekte rasite atskirai supakuotą GRW-2.0 teną, kurį reikia įsukti į numatytą angą.
Kaip veikia Kospel WW

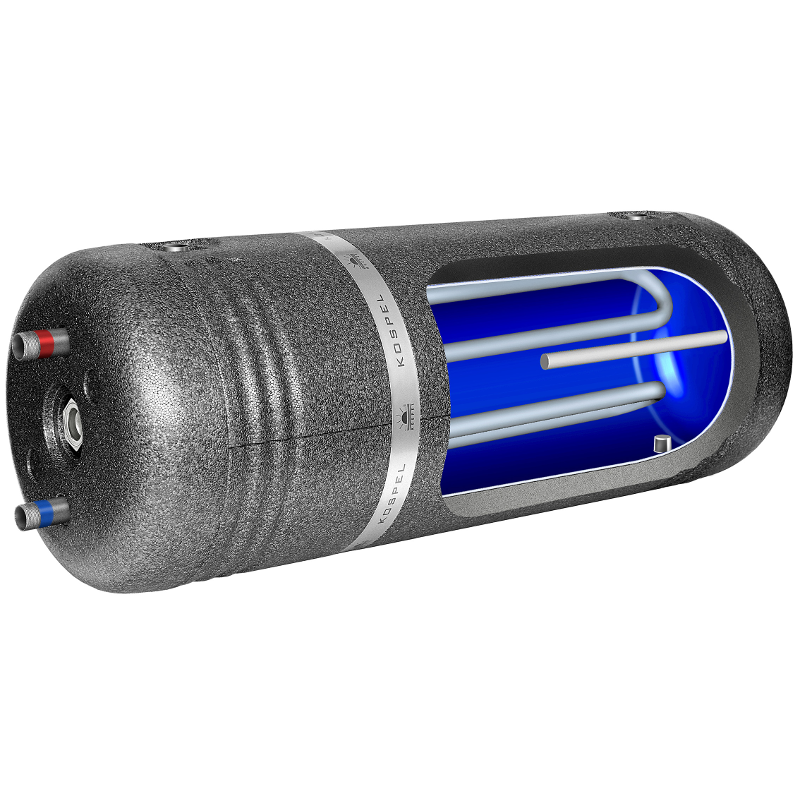

Buitinį vandenį šildo bake esantis 0.4 m² dvigubas spiralinis gyvatukas. Juo cirkuliuoja katilo šildymo vanduo, kuris perduoda šilumą bake sukauptam vandeniui. Pats bakas šilumos negamina, todėl žiemą pagrindinį darbą atlieka katilas, o vasarą vandenį galima ruošti komplekte esančiu elektriniu tenu.
Deklaruojama gyvatuko galia yra 12 kW, kai šilumnešio temperatūra siekia 80 °C, o jo srautas - 2.5 m³/val. Tokį srautą turi užtikrinti cirkuliacinis siurblys, o katilas turi būti pajėgus atiduoti reikiamą galią. Šiomis sąlygomis vanduo nuo 10 iki 45 °C pašyla maždaug per 36 min. Tai apskaičiuota vertė, todėl tikrasis laikas priklausys nuo katilo temperatūros, galios, srauto ir pradinės vandens temperatūros.
Vieno pilno bako turėtų pakakti maždaug 5 dušams iš eilės. Šis skaičius taip pat apskaičiuotas - rezultatas priklauso nuo dušo trukmės, vandens srauto ir maišymo temperatūros.
Gravitacinėje sistemoje bakas gali veikti be cirkuliacinio siurblio, tačiau jo centras turi būti bent 1.5 m aukščiau už katilo centrą. Kadangi savaiminės cirkuliacijos srautas yra mažesnis, vanduo šils, o po naudojimo jo temperatūra atsistatys lėčiau.
Temperatūrą reguliuoja katilo automatika, o ant bako esantis rodiklis leidžia ją stebėti. Šalto vandens įvade įrengtas srauto sklaidytuvas mažina šalto ir jau pašildyto vandens maišymąsi. Atskira cirkuliacijos jungtis leidžia įrengti karšto vandens cirkuliacijos kontūrą.
50 mm polistireninio putplasčio izoliacija sumažina šilumos nuostolius. Deklaruojami nuostoliai siekia 73 W, arba apie 1.75 kWh per parą, o energijos klasė - C. Plieninio bako vidų dengia keraminė emalė, o papildomą antikorozinę apsaugą suteikia magnio anodas AMW.660.
Kaip pasirinkti
| Jūsų situacija | Ar tinka šis Kospel WW-140 |
|---|
| 5-6 žmonės, vienas vonios kambarys su vonia | Taip - faktinė talpa yra 138 l, jos turėtų pakakti maždaug 5 dušams iš pilno bako |
| Uždara šildymo sistema iki 6 bar | Taip - bakas ir gyvatukas atlaiko iki 6 bar slėgį |
| Gravitacinė sistema be siurblio | Taip, jei bako centras yra bent 1.5 m aukščiau už katilo centrą, tačiau vandens temperatūra atsistatys lėčiau |
| Vasarą katilas išjungtas | Taip - komplekte yra GRW-2.0 tenas |
| Katilinėje nėra vietos ant grindų | Taip - bakas montuojamas horizontaliai ant sienos |
Į ką atkreipti dėmesį
Pirmiausia įvertinkite sieną ir montavimo vietą. Bako ilgis yra 136.5 cm, skersmuo - 49 cm. Tuščias jis sveria 39 kg, o pripildytas - apie 180 kg. Komplekte esantys du laikikliai montuojami 928 mm atstumu vienas nuo kito, todėl siena ir tvirtinimo elementai turi atlaikyti visą pripildyto bako svorį. Bakas ant laikiklių tik guli ir nėra prisukamas, todėl jį galima paguldyti jungčių galu į kairę arba į dešinę - pajungimas iš bet kurios pusės, kaip patogiau.
Bakas montuojamas tik horizontaliai, nešąlančioje patalpoje. Nuo sienos reikia palikti apie 40 mm tarpą. Prie bako galo su jungtimis būtina numatyti bent 450 mm laisvos vietos, o prie galo su anodu - bent 600 mm, kad anodą būtų galima ištraukti ir pakeisti.

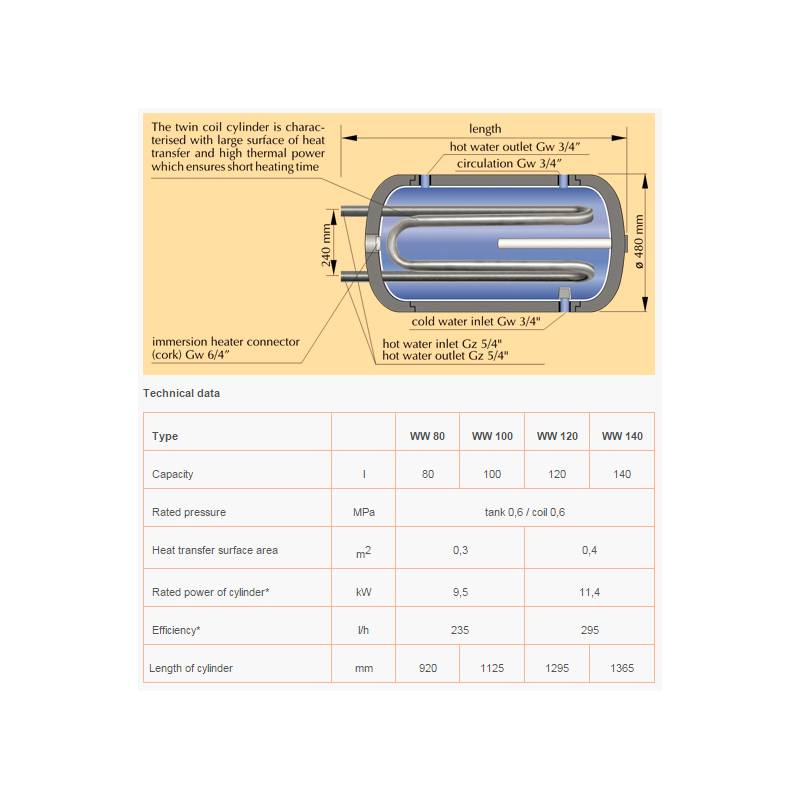

Vandens ir cirkuliacijos jungtys yra G 3/4. Dvi vienodos gyvatuko G 5/4 išorinio sriegio atšakos įrengtos viename gale, tarp jų - 240 mm. Tame pačiame gale yra G 1 1/2 anga elektriniam tenui.
Bakas ir gyvatukas skirti ne didesniam kaip 6 bar slėgiui. 6 bar apsauginio vožtuvo komplekte nėra - jį reikia sumontuoti ant šalto vandens įvado ir parinkti pagal katilo galią. Gamintojas nurodo vožtuvą tikrinti kas 14 dienų. Jei vandentiekio slėgis viršija 6 bar, prieš baką būtina įrengti slėgio reduktorių.
Didžiausia leistina vandens temperatūra bake - 80 °C. Aukštesnė temperatūra gali pažeisti izoliacinį apvalkalą. Jei gyvatukas jungiamas prie kietojo kuro viryklės, sistema turi būti atvira ir turėti išsiplėtimo indą.
Magnio anodą AMW.660 reikia tikrinti kas 12 mėnesių ir keisti kas 18 mėnesių. Bakui taikoma 4 metų, o kitoms jo dalims - 2 metų garantija.
Elektrinis 2 kW GRW tenas komplekte

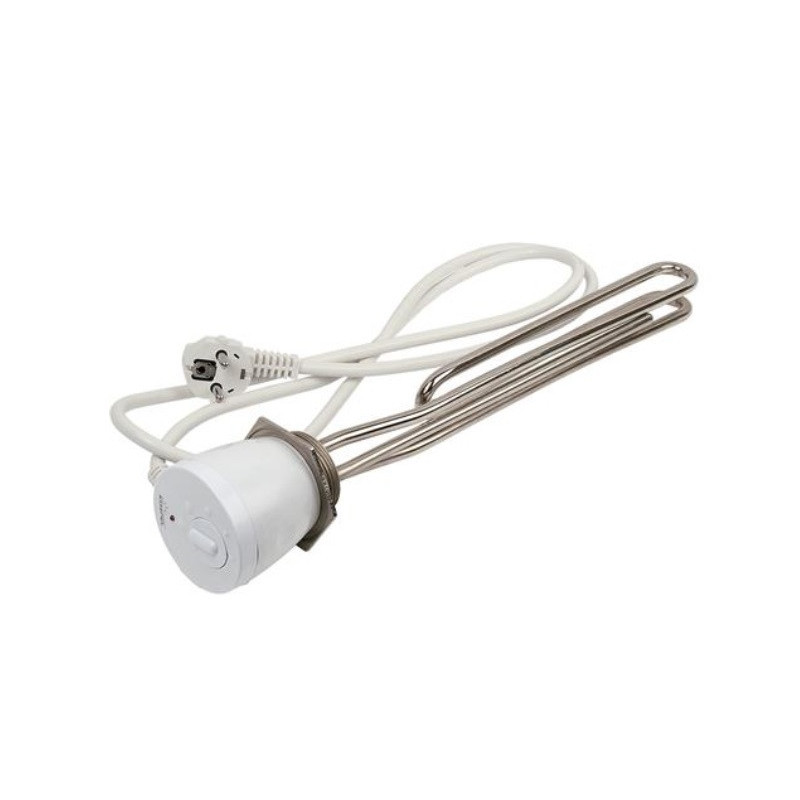

Komplektą sudaro Kospel WW-140 bakas ir atskiroje dėžutėje supakuotas Kospel GRW-2.0 tenas su termostatu. Tai nėra gamykloje jau sumontuota elektrinė dalis - teną reikia įsukti į G 1 1/2 angą vietoje kamščio.
GRW-2.0 galia yra 2 kW, maitinimo įtampa - 230 V, srovė - 8.7 A. Teno panardinimo ilgis siekia 290 mm, termostato reguliavimo diapazonas - 5-60 °C, o apsauginis išjungiklis suveikia pasiekus 77 °C temperatūrą. Tenas sveria 0.82 kg, jam taikoma 24 mėn. garantija.
Prieš montuojant reikia išleisti vandenį, išsukti G 1 1/2 kamštį, įsukti teną, pripildyti baką ir patikrinti jungties sandarumą. Teno jutiklio vamzdelis turi likti bent 2 mm atstumu nuo kaitinimo elemento. Elektrą galima įjungti tik visiškai pripildžius baką, kitaip kaitinimo elementas gali perdegti. Pagal gamintojo instrukciją 230 V tenas jungiamas į įžemintą kištukinį lizdą. Maitinimo laidas su kištuku yra komplekte.
Naudojant 2 kW teną, vanduo iki 45 °C pašyla maždaug per 3 val. 48 min. Tai apskaičiuotas laikas. Praktinė naudojimo schema paprasta: šildymo sezonu vandenį ruošia katilas, o vasarą - elektrinis tenas. Tenas turi atskirą termostatą, todėl jam nereikia katilo automatikos. Energijos klasė ir bako šilumos nuostoliai dėl komplekte esančio teno nesikeičia.
