Elektrinis katilas šildymui Kospel EKCO.LN2m 12kW

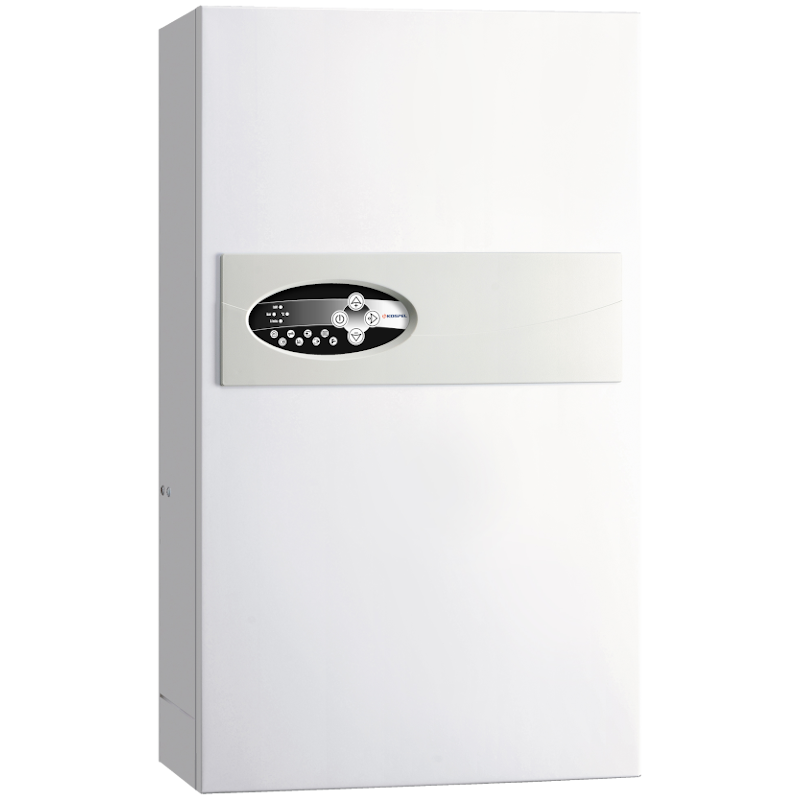

Kospel EKCO.LN2m elektrinis šildymo katilas su išsiplėtimo indu

Kospel EKCO.LN2m-12 yra 12 kW elektrinis katilas, skirtas maždaug 100 m² senam neapšiltintam, 150 m² renovuotam arba iki 240 m² naujam A klasės namui. Tai apytikslis įvertis, todėl galutinę galią lemia šilumos nuostolių skaičiavimas. Katilui reikalingas trifazis 400 V 3N~ maitinimas. Jam tinka 14 kW leidžiamosios galios įvadas, jei šios galios pakanka ir kitiems namo elektros prietaisams.

Kaip veikia Kospel EKCO.LN2m-12

Šildymo sistemos vanduo teka pro kaitinimo elementus. Valdiklis stebi įtekančio ir ištekančio vandens temperatūrą, slėgį bei srautą ir naudoja tiek galios, kiek tuo metu reikia nustatytai srauto temperatūrai palaikyti. Ją galima reguliuoti nuo 20 iki 85 °C. Ekrane matysite slėgį, srautą ir tuo metu naudojamą galią kilovatais.

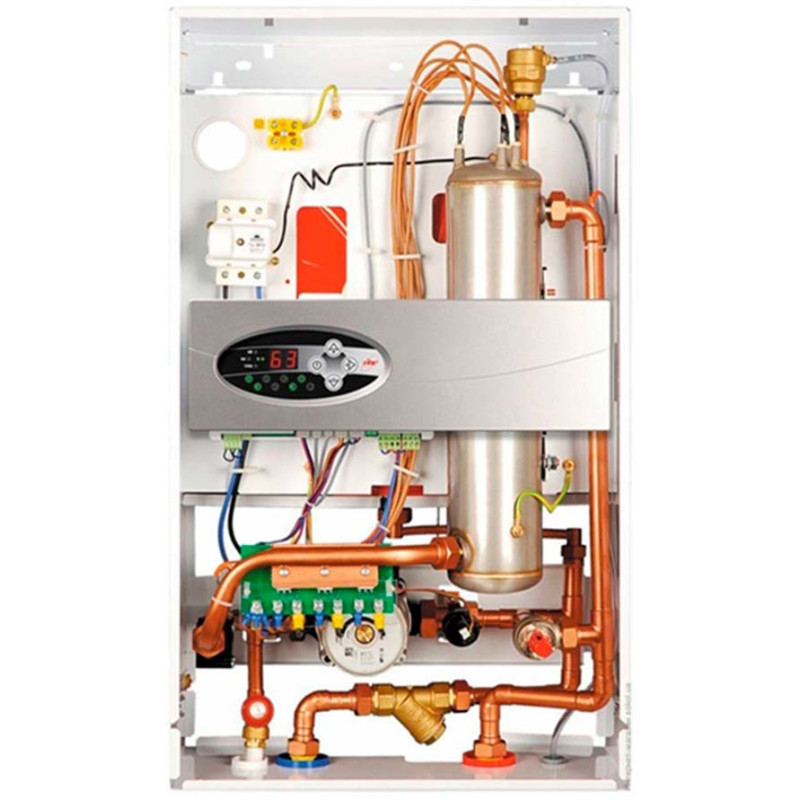

Katilo viduje jau yra PWM siurblys, 3 bar apsauginis vožtuvas, slėgio daviklis ir 6 l išsiplėtimo indas, kurio pradinis slėgis yra 1.5 bar. Indo pakanka maždaug 58 l sistemos vandens, kai radiatoriai veikia 85/70 °C režimu, arba iki 128 l, kai grindinis šildymas veikia 45/35 °C režimu. 12 kW sistemai tokio tūrio dažniausiai neužtenka, todėl montuotojas beveik visada prideda tinkamai parinktą išorinį išsiplėtimo indą.

Karštam vandeniui ruošti galima prijungti boilerį, trieigį vožtuvą ir boilerio temperatūros daviklį. RT kontaktas skirtas kambario termostatui, o NA kontaktas leidžia blokuoti katilą, kai įjungiamas kitas didelės galios elektros vartotojas.

Kaip pasirinkti katilo galią

Lentelėje nurodyti plotai yra apytikslis įvertis Lietuvos klimatui. Aukštos lubos, dideli langai, pastato sandarumas ir karšto vandens ruošimo prioritetas gali pakeisti reikalingą galią. Tiksliausiai ją parodo šilumos nuostolių skaičiavimas arba šildymo projektas.

Kiek Kospel EKCO.LN2m-12 sunaudoja elektros

Elektrinis katilas maždaug 1 kWh elektros energijos paverčia 1 kWh šilumos. Nurodyti 12 kW reiškia didžiausią galią, o ne nuolatinį energijos vartojimą. Pavyzdžiui, 150 m² vidutiniškai apšiltintam 1990-ųjų namui gali reikėti apie 17 000 kWh šilumos per metus ir apie 3 000 kWh sausį. Tai tik apytikslis įvertis. Tokiu atveju katilas didžiąją laiko dalį gali naudoti vidutiniškai 3-4 kW, o visos galios prireikia šalčiausiomis dienomis.

Išlaidas apskaičiuosite numatomą šilumos poreikį kilovatvalandėmis padauginę iš savo elektros tarifo. Valdymą pagal lauko temperatūrą užtikrina atskirai įsigyjamas WE-027 daviklis. Su juo katilas keičia srauto temperatūrą pagal lauko temperatūrą ir pasirinktą šildymo kreivę C 4-25. Kambario termostatas arba programatorius taip pat įsigyjamas atskirai.

Elektros prijungimas ir naudojimo ribos

Kospel EKCO.LN2m-12 jungiamas tik prie 400 V 3N~ tinklo, jo srovė yra 3x17.3 A. Nurodytas minimalus kabelio skerspjūvis yra 5x2.5 mm², tačiau kabelio skerspjūvį ir automatinį jungiklį galutinai parenka elektrikas pagal įvado, trasos ir montavimo sąlygas. Taip pat būtina nuotėkio relė ir visų polių išjungiklis.

Prieš įsigyjant reikia ESO savitarnoje patikrinti leidžiamąją galią. Katilui tinka 14 kW leidžiamosios galios įvadas, tačiau į bendrą apkrovą patenka ir viryklė, vandens šildytuvas bei kiti elektros prietaisai.

Patalpos temperatūra negali nukristi žemiau 0 °C. Tarp šildymo sezonų iš sistemos nereikėtų išleisti vandens ar atjungti katilo nuo elektros, nes valdiklis kasdien trumpam įjungia siurblį. Grindiniam šildymui reikia nustatyti didžiausią leistiną srauto temperatūrą ir įrengti apsauginį termostatą.

Pagrindiniai parametrai

• Galia: 12 kW
• Maitinimas: 400 V 3N~
• Srovė: 3x17.3 A
• Minimalus kabelis: 5x2.5 mm²
• Srauto temperatūra: 20-85 °C
• Darbinis slėgis: 0.5-3 bar
• Išsiplėtimo indas: 6 l, 1.5 bar
• Jungtys: G 3/4"
• Apsaugos klasė: IP22
• Energijos klasė: D
• Triukšmo lygis: 41 dB

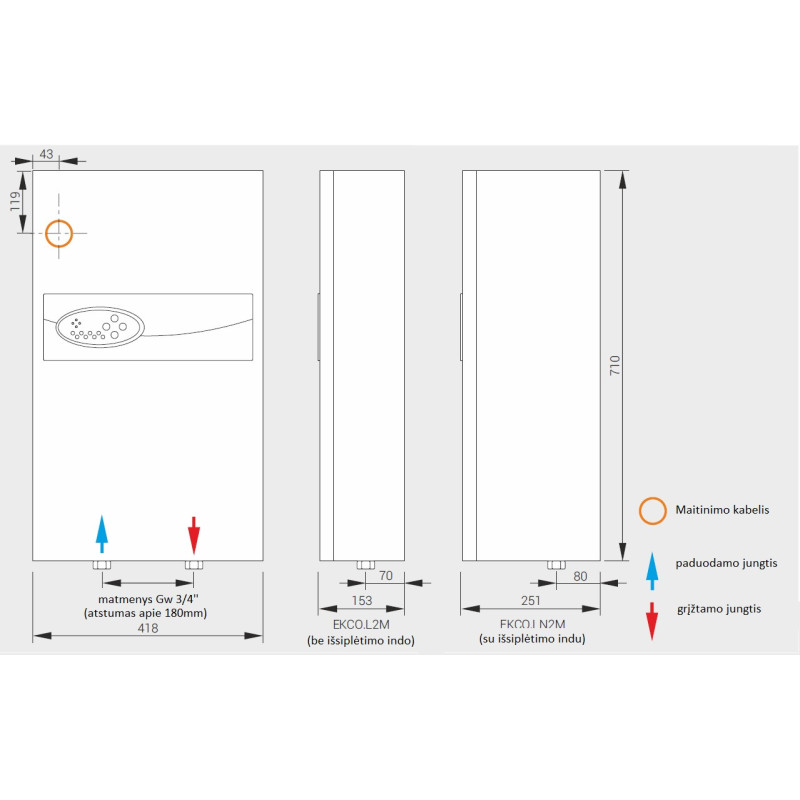

• Matmenys: 710 x 418 x 252 mm
• Svoris: apie 24.5 kg
• Garantija: 2 metai
• Lauko temperatūros daviklis WE-027 ir kambario termostatas įsigyjami atskirai
