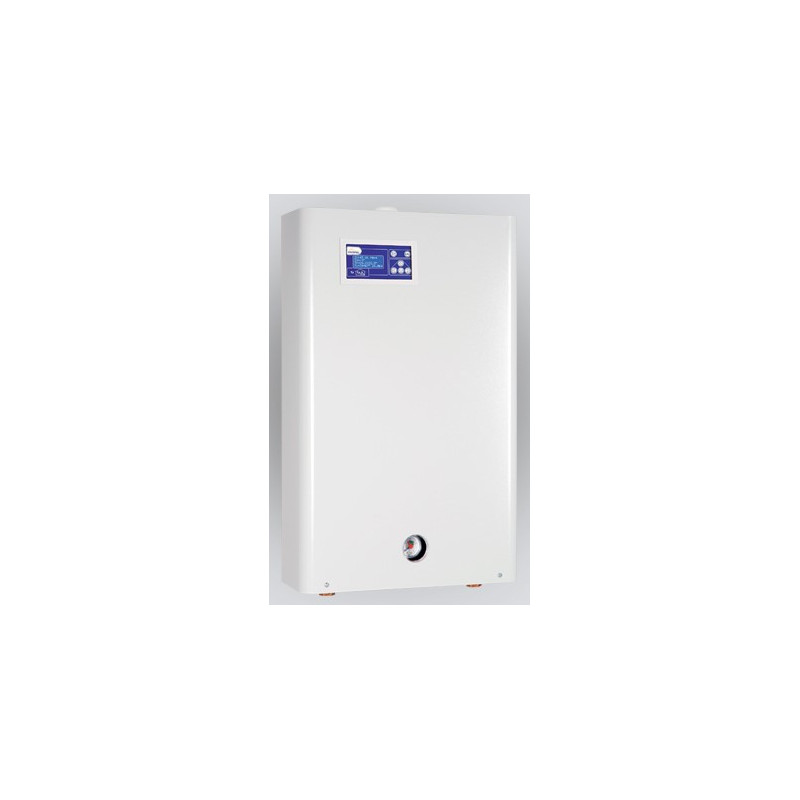

Elektrinis katilas Kospel EKCO.T36, 36kW

Kospel EKCO.T36 didesniam pastatui

Kospel EKCO.T36 (36 kW) tinka didesniam namui, biurui ar parduotuvei, kai šildymą valdo išorinis valdiklis arba pastato valdymo sistema. Apytikslis šildomas plotas - apie 300-450 m², priklausomai nuo pastato šilumos nuostolių. Katilui reikia 400 V trifazio įvado, bent 45 kW leidžiamosios galios, 3x52 A srovės ir tinkamai parinktos elektros instaliacijos.

Kaip veikia Kospel EKCO.T36

Du kaitinimo blokai šildo šildymo kontūro vandenį iki nustatytos 40-85 °C srauto temperatūros. Įmontuotas siurblys užtikrina vandens cirkuliaciją, tačiau katilas pats nesudaro šildymo tvarkaraščio ir nevertina lauko temperatūros.

Komandas jis gauna per sausus kontaktus:

• RP kontaktas perduoda šildymo poreikio signalą.
• NA kontaktas blokuoja katilą, pavyzdžiui, kai veikia kitas didelės galios elektros vartotojas.
• Su BMS katilas susiejamas tik per šiuos sausus kontaktus.

Todėl Kospel EKCO.T36 gerai tinka sistemai, kurios valdymo logika įrengta atskirai. Kaskadoje jis gali veikti kaip pavaldus katilas, o konkretų valdymo sprendimą suderins montuotojas.

Kaip pasirinkti galią

Katilo galia parenkama pagal pastato šilumos nuostolius, o ne vien pagal kvadratinių metrų skaičių. Toliau pateikti plotai yra apytiksliai įverčiai Lietuvos klimatui. Aukštos lubos, dideli langai, prastesnė izoliacija ir karšto vandens ruošimo prioritetas gali padidinti reikiamą galią.

Kospel EKCO.T36 atveju orientyras yra apie 300 m² senesniame pastate, apie 450 m² renovuotame pastate arba iki maždaug 720 m² naujame A klasės pastate. Galutinį atsakymą pateikia šilumos nuostolių skaičiavimas arba šildymo projektas.

Kiek elektros sunaudoja Kospel EKCO.T36

36 kW žymi didžiausią katilo galią, o ne nuolatinį elektros vartojimą. Katilas įjungia šildymą pagal išorinio valdiklio signalą ir sunaudoja tiek energijos, kiek jos reikia pastato šilumos nuostoliams kompensuoti. Apytiksliai 1 kWh elektros energijos virsta 1 kWh šilumos.

Metinis suvartojimas priklauso nuo pastato, nustatytos temperatūros ir oro sąlygų. Pavyzdžiui, 150 m² vidutiniškai apšiltintas 1990-ųjų namas gali sunaudoti apie 17 000 kWh per metus ir apie 3 000 kWh sausį. Tai tik apytikslis įvertis, o šildymo kaina apskaičiuojama šilumos poreikį kWh padauginus iš Jūsų elektros tarifo.

Suvartojimą valdyti padeda išorinis kambario termostatas, programatorius arba valdiklis su lauko temperatūros davikliu. Naudojant dviejų laiko zonų tarifą gali būti aktuali ir akumuliacinė talpa, tačiau jos poreikį reikia įvertinti visos sistemos projekte.

Elektros įvadas ir montavimas

Kospel EKCO.T36 jungiamas tik prie 400 V 3N~ tinklo. Jo darbinė srovė yra 3x52 A, gamintojo nurodytas saugiklis - 63 A, o minimalus kabelis - 5x10 mm². Vien katilui reikia bent 45 kW leidžiamosios galios. Didžiausia leistina tinklo varža - 0.09 Ω.

Prieš perkant būtina patikrinti ESO suteiktą leidžiamąją galią ir faktines pastato elektros tinklo sąlygas. Kabelį, apsaugos aparatą ir jungiklį pagal trasos ilgį, montavimo būdą bei vietos reikalavimus parenka elektrikas.

Ką dar reikia numatyti

Katile nėra išsiplėtimo indo. Jis montuojamas išorėje ir parenkamas pagal sistemoje esančio vandens kiekį. Radiatorių sistemoje orientacinis indo tūris yra apie 10 % viso sistemos vandens kiekio.

Jei katilas ruoš karštą vandenį atskirame boileryje, reikės trieigio vožtuvo ir WE-008 daviklio. Lauko temperatūros daviklis WE-027 ir kambario termostatas į komplektaciją neįeina. Jei jų reikia pasirinktai valdymo schemai, jie įsigyjami atskirai.

Pagrindiniai parametrai

• Galia - 36 kW
• Maitinimas - 400 V 3N~
• Srovė - 3x52 A
• Gamintojo nurodytas saugiklis - 63 A
• Minimalus kabelis - 5x10 mm²
• Minimali leidžiamoji galia vien katilui - 45 kW
• Srauto temperatūra - 40-85 °C
• Matmenys - 815 x 503 x 197 mm
• Svoris - apie 29 kg
• Šildymo sistemos jungtys - G 1"
• Apsaugos klasė - IP21
• Garso lygis - 41 dB
• Energijos klasė - D
• Garantija - 2 metai
